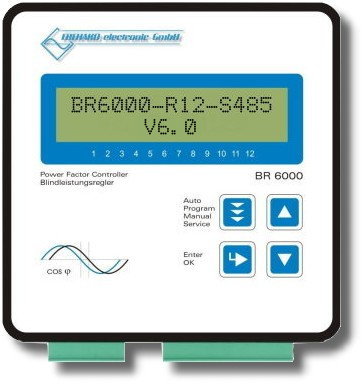

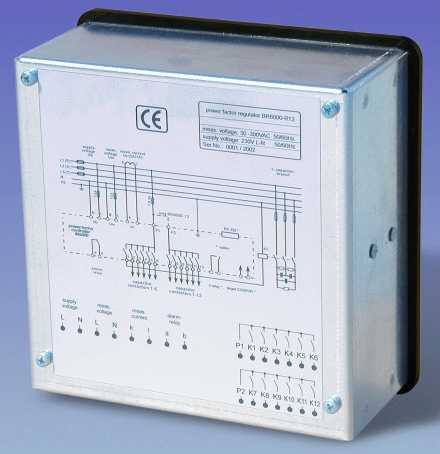

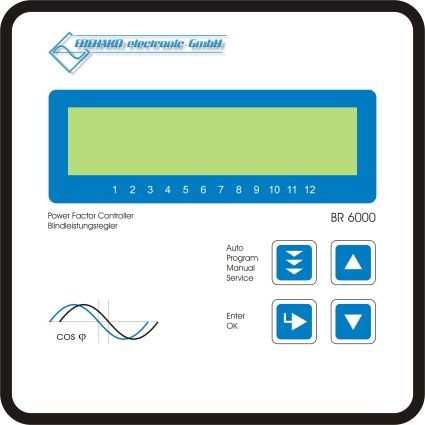

Blindleistungsregler BR6000 (Version 6.0 )
Der Blindleistungsregler BR6000 verkörpert ein modernes Regelgerät mit
innovativen Ideen und einer Vielzahl von
Funktionen.
Er zeichnet sich durch seine benutzerfreundlich
gestaltete Bedienung mittels menügeführter Klartextanzeige aus. Durch diese
neue Qualität wird eine intuitive Bedienung möglich. Durch eindeutige Symbolik
und die Anzeige in der Sprache des jeweiligen Einsatzlandes ( 10 Sprachen) wird einfachste
Bedienbarkeit mit komfortabler Anzeige kombiniert.
Die Möglichkeit der Selbstadaptierung (automatische
Initialisierung) und ein automatischer Testlauf machen die Inbetriebnahme bei
Bedarf auch für den weniger versierten Anwender auf einfachste Art
möglich.
Ein weiteres hervorzuhebendes Merkmal ist die Möglichkeit
– neben diversen vorhandenen Regelreihen – eine beliebige Regelreihe völlig
frei selbst
zu editieren, so daß der Regler für jede Kompensationsanlage anwendbar ist.
Die Anzeige diverser Netzparameter sowie das Speichern verschiedener Werte der
Kompensationsanlage ermöglichen eine einfache Fehleranalyse und
Systemüberwachung. Durch die integrierten Anzeigefunktionen können diverse
Analoginstrumente entfallen.
Ausstattung in der Grundvariante:
- 6 ( 7), oder 12 (13) Schaltausgänge (je nach Ausführung)
- Schaltausgänge mit Relais- oder Transistorausgang – Einsatz als
dynamischer
Blindleistungsregler
20 vorprogrammierte Regelreihen mit selbstoptimiertem, intelligenten
Regelverhalten
Automatische Initialisierung möglich
Regelreiheneditor für freie Erstellung eigener Regelreihen
Komplette Bedienung und Anzeige menügeführt
Auswahl der Sprache für Display
Beleuchtetes Grafikdisplay 2 x 16 Zeichen
Regelprinzip wählbar ( Folgeschaltung / Kreisschaltung / intelligentes
Schaltverhalten zur Optimierung der Schaltzeiten )
Programmierung eines 2. Parametersatzes möglich
4 Quadrantenbetrieb
Umschaltung cos Phi / tan Phi
Anzeige diverser Netzparameter ( U, I, F, Q, P, S...), Differenz kvar zu
Ziel-cos-Phi
Anzeige der Oberwellen
Temperaturanzeige zur Überwachung der Schaltschranktemperatur
Überwachung der Kondensatorleistungen
Speicherung der max. Werte der Netzparameter sowie der Schaltspiele und
Einschaltzeiten der Kondensatorenschütze
Hand- / Automatikbetrieb
Programmierung von Feststufen oder Überspringen einzelner Ausgänge
möglich
Nullspannungsabschaltung
Testlauf der Anlage mit Fehleranalyse
Störungsmeldung verschiedener Zustände und Störmeldeausgang
Fehlerspeicher der letzten 40 Fehler
Ausführung im Schalttafeleinbaugehäuse 144 x 144 x 55 mm
Optionen in der erweiterten Ausführung:
Option BR6000-R12/S:
- externer Eingang für 2. Parametersatz
- Zusätzliches frei programmierbares Melderelais
- Fernsteuermodus für Master/Slave-Betrieb von
bis zu 5 Reglern möglich
RS 485- Schnittstelle für Systemzubehör sowie als freie
Schnittstelle
MODBUS oder ASCII Protokoll
Windows Software BR7000-Soft
zur Anzeige der Netzparameter
sowie Fernparametrierung des Reglers über PC
Typenreihe und Zubehör
Basisversion incl.
Menu in 10 Sprachen ( D, E, ES, F, NL, RU, CZ, PL, PT, TR )
| Typ |
Ausstattung |
Bemerkung |
|
BR6000-R06 |
6 Relaisausgänge, 1 Alarmausgang |
|
|
BR6000-T06 |
6 Transistorausgänge, 1 Alarmausgang |
Für dynamische Anlagen |
| BR6000-R6-T6 |
6 Relais-, 6
Transistorausgänge, 1Alarmausgang |
Für
Gemischt-dynamische Anlagen |
| |
|
|
|
BR6000-R12 |
12 Relaisausgänge, 1 Alarmausgang |
|
|
BR6000-T12 |
12 Transistorausgänge, 1 Alarmausgang |
Für dynamische Anlagen |
| |
|
|
|
Option / S |
- externer Eingang für 2.Parametersatz
- frei programmierbares Melderelais
- serielle Schnittstelle RS 485 für Systemzubehör sowie als freie
Schnittstelle
MODBUS oder ASCII Protokoll
incl. Windows Software
BR7000-Soft
für
Fernparametrierung und Anzeige der Netzparameter
|
Nur für 12-stufigen Regler |
| Zubehör |
|
|
| Befestigung
BR6000-1111 |
Zubehör:
Befestigungswinkel für die direkte Montage des BR6000 auf DIN-Schiene (Hutschiene)
im Schaltschrank |
|
| MMI 6000 |
Multi-Mess-Interface |
nur in Verbindung
mit Schnittstelle |
| MMI7000 |
Multi-Mess-Interface
(3-phasig) |
|
| CV-USB485 |
Schnittstellenkonverter USB
<=> RS485 |
|
| CV-RJ45 |
Anschlußadapter für RJ-45
Stecker |
|
| DataLog SD |
Datenlogger zur Auszeichnung
der Anlagen- und Netzparameter |
incl. SD-Card und
Auswertesoftware |

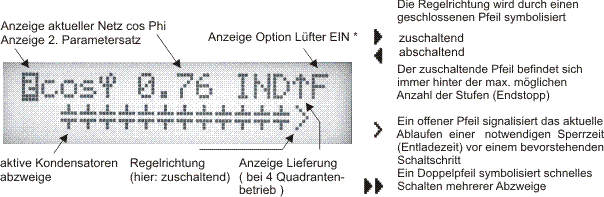

Anzeige der
Netzparameter und Wertespeicher
Der BR6000 zeigt bei Bedarf die aktuellen Netzparameter und
die Maximalwerte sowie die gespeicherten Parameter der Kompensationsanlage an:
| |
Anzeige der aktuellen
Parameter |
Anzeige der
Maximalwerte und Speicher |
| |
|
|
| 1 |
NETZSPANNUNG in V |
MAX. SPANNUNG in V |
| 2 |
SCHEINSTROM in A |
MAX.
BLINDLEISTUNG in kvar |
| 3 |
BLINDLEISTUNG in kvar |
MAX.
WIRKLEISTUNG in kW |
| 4 |
WIRKLEISTUNG in kW |
MAX.
SCHEINLEISTUNG in kVA |
| 5 |
SCHEINLEISTUNG
in kVA |
MAX.
TEMPERATUR in °C |
| 6 |
DIFF.kVAR
ZU ZIEL COS |
MAX.
THD-V, THD-I in % |
| 7 |
FREQUENZ in Hz |
|
| 8 |
TEMPERATUR
in °C |
SCHALTSPIELE
C1 ...C12 |
| 9 |
OBERWELLEN in %
3.-19. Harmonische U
, I |
EINSCHALTZEIT
C1...C12 |
| 10 |
KOMPENSATIONSLEISTUNG |
nur mit Zubehör MMI |
| 11 |
ARBEIT (kvarh, kWh) |
|
| |
|
|
Alarmausgang /
Fehlermeldungen
Das Alarmrelais ist im Normalbetrieb geschlossen und fällt im
Fehlerfall ab. Gleichzeitig wird der zugehörige Fehler im Display als Klartext
angezeigt. (im Automatikbetrieb wechselnd mit der Standardanzeige ) Es wird
stets der Fehler mit der höchsten Priorität angezeigt. Folgende Meldungen
werden generiert:
| |
Fehler |
Bemerkung |
| |
|
|
|
1 |
UNTERKOMPENSIERT |
Anzeige und Relaisausgabe
|
|
2 |
ÜBERKOMPENSIERT |
Anzeige und Relaisausgabe
|
| 3 |
ÜBERSTROM |
Anzeige
und Relaisausgabe |
| 4 |
MESSSPANNUNG ??? |
Anzeige
und Relaisausgabe |
|
5 |
ÜBERTEMPERATUR |
Anzeige und Relaisausgabe
|
| 6 |
ÜBERSPANNUNG |
Anzeige und Relaisausgabe
|
| 7 |
UNTERSPANNUNG |
Anzeige und Relaisausgabe
|
| 8 |
OBERWELLEN ! |
Anzeige und Relaisausgabe |
Technische Daten
|
Typenreihe: |
BR 6000.... |
|
Ausgänge: |
BR6000-06: 6 ( 7 ) |
| |
BR6000-12: 12 (13) |
|
Schaltleistung der Relais-Ausgänge: |
250VAC, 1000W |
|
Anzahl der aktiven Ausgänge: |
Programmierbar |
|
Bedienung und Anzeige: |
Beleuchtetes Grafikdisplay 2 x 16 Zeichen ,
Mit komfortabler Bedienebene, mehrsprachig |
| Automatische
Initialisierung: |
Ja |
| Automatischer
Testlauf: |
Ja |
|
Anzahl der Regelreihen: |
20 |
|
Frei editierbare Regelreihe: |
1 |
|
Betriebsspannung: |
110...230 VAC, +/-15%, 50/60Hz |
|
Meßspannung: |
-
30...300 VAC ( L-N ), 50/60Hz
-
50...525 VAC ( L-L ), 50/60Hz
-
Phasenverschiebung programmierbar
|
|
Meßstrom: |
X : 5 / 1A wählbar |
|
Leistungsaufnahme: |
< 5 VA |
|
Empfindlichkeit: |
50 mA / 10mA |
|
Ziel cos Phi: |
0,1 ind. bis 0,1 cap einstellbar |
|
Zuschaltzeit: |
Wählbar von 1 sec... 20 min. |
| Abschaltzeit: |
Wählbar von 1
sec... 20 min. |
|
Entladezeit: |
Wählbar von 1 sec... 20 min. |
|
Feststufen / Stufen überspringen |
Programmierbar |
|
Alarmrelais: |
Serienmäßig |
|
Nullspannungsauslösung: |
Serienmäßig |
|
Anzeige Netzparameter: |
Spannung, Scheinstrom, Frequenz, Blindleistung,
Wirkleistung,
Scheinleistung, fehlende kvar, Temperatur, Oberwellen |
|
Speicherung der Maximalwerte: |
Spannung, Blindleistung, Wirkleistung, Scheinleistung, Temperatur,
Oberwellen |
|
Speicherung der Anzahl der Schaltungen: |
Ja, jeder Ausgang, einzeln rücksetzbar |
| Speicherung
der Betriebszeit: |
Ja,
jeder Ausgang, einzeln rücksetzbar |
|
Gehäuse: |
Schalttafeleinbaugehäuse
DIN 43 700, 144 x 144 x 55 mm |
|
Masse: |
1 kg |
|
Betriebsumgebungstemperatur: |
-10 bis +60°C |
|
Schutzart nach DIN 40 050 |
Front: IP 54, Rückseite: IP 20 |
| |
|
|
OPTIONEN: |
|
|
2. Parametersatz wählbar: |
z.B. für Tarifumschaltung |
|
zusätzl. Melderelais ( versch. Optionen ) |
z.B.
für Lüfter, Unterstrom, Lieferung, Oberwellen |
| Koppelbetrieb von bis zu 5
Reglern |
Master-Slave
Betrieb oder Erweiterung |
|
Schnittstelle RS485 |
zur Parametrierung und Fernanzeige |
