Kopplung - 3 bis 5 Einspeisungen

Unterstützte Geräte

Version
BR7000-1 ab 2.4

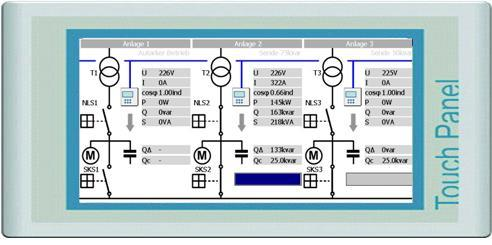

Für die Kopplung von mehr als 2 Anlagen wird eine übergeordnete Steuerung benötigt. Diese wird ebenfalls über Patch-Kabel mit den einzelnen Reglern der Anlagen vernetzt. (Modbus-RTU) Die Steuerung wird durch ein intelligentes Touch-Panel realisiert. Dieses übernimmt die komplette Regelung der gekoppelten Anlagen. Anlagen, die momentan nicht gekoppelt sind, werden weiterhin autonom vom zugehörigen Blindleistungsregler geregelt.
Weitere Vorteile:
  • Keine Summenstromwandler notwendig
  • Anwendersoftware komplett vorkonfiguriert
  • Visualisierung der Messwerte, Schalt- und Anlagenzustände über Display
Die detaillierte Beschreibung ist auf der Homepage oder im Handbuch zu finden.
